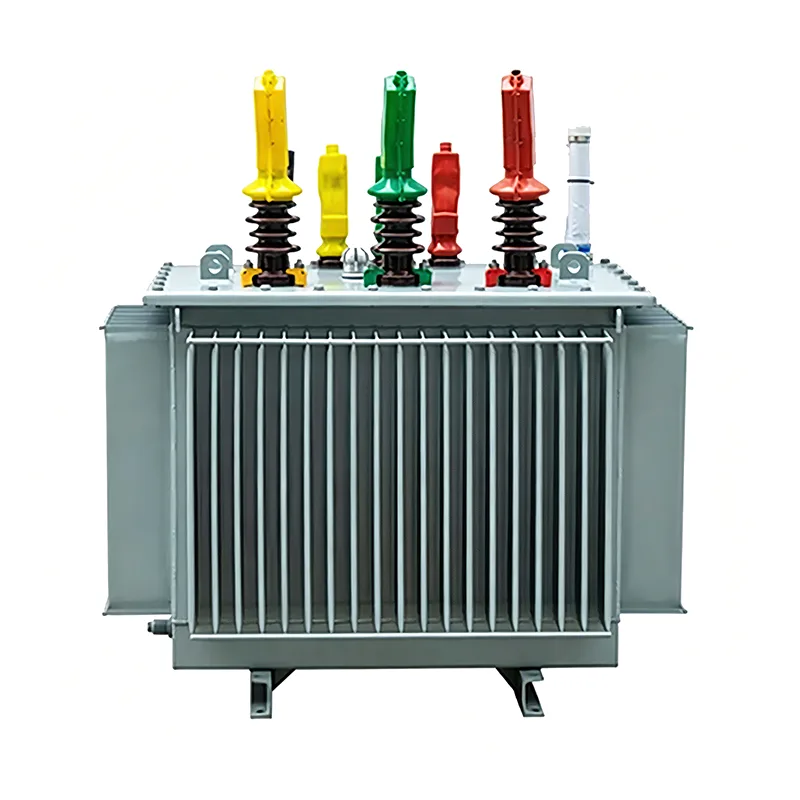

Transformator obniżający moc 2 Mva

Trwały transformator obniżający moc Youbian o mocy 2 MVA zapewnia mocną, stabilną i bezpieczną dystrybucję energii w pomieszczeniach, na zewnątrz i w przestrzeni publicznej. Niskie koszty operacyjne, niskie wytwarzanie ciepła i niskie koszty posiadania sprawiają, że jest to wybór do wielu zastosowań i przedsiębiorstw. Zamknięta konstrukcja umożliwia montaż na podłożu betonowym bez konieczności stosowania ogrodzeń ochronnych.

Wymagania instalacyjne dla transformatora obniżającego napięcie 2 megawolt amperów:

(1) Wszystkie elementy i korpusy transformatora obniżającego moc 2 MVA muszą być bezpiecznie zamocowane.

(2) Połączenia elektryczne muszą być w dobrym stanie; W połączeniu przewodów aluminiowych z transformatorami należy stosować złącza przejściowe miedziano-aluminiowe.

(3) Transformator obniżający moc o mocy 2 MVA jest zwykle wspólny dla punktu neutralnego uzwojenia niskiego napięcia, obudowy i odgromnika zaworowego. Uziemienie musi być niezawodne, a przewód uziemiający powinien mieć odłączalny punkt połączenia.

(4) Przed otworem wylotowym transformatora w wykonaniu przeciwwybuchowym nie mogą znajdować się żadne materiały łatwopalne.

(5) Drzwi do podziemnego pomieszczenia transformatora, drzwi między pomieszczeniem transformatora a pomieszczeniem urządzeń rozdzielczych i drzwi między pomieszczeniami transformatora muszą być drzwiami ognioodpornymi.

(6) Pojedyncza moc transformatorów olejowych instalowanych w budynkach mieszkalnych nie może przekraczać 400 kVA.

(7) Odległość obudowy transformatora obniżającego moc 2 MVA od drzwi nie powinna być mniejsza niż 1 metr, a odległość od ściany nie powinna być mniejsza niż 0,8 m (lub 1,2 m w przypadku wyposażenia w wyłącznik operacyjny).

(8) W przypadku korzystania z wentylacji naturalnej podłoga w pomieszczeniu transformatora powinna być o 1,1 metra wyższa od podłogi zewnętrznej.

(9) Transformatory obniżające napowietrzne o mocy nieprzekraczającej 315 kVA można instalować na słupach, natomiast o mocy powyżej 315 kVA należy instalować na podestach. Zarówno przewody pierwotne, jak i wtórne powinny mieć izolowane przewody. Dolna część transformatora słupowego powinna znajdować się co najmniej 2,5 metra nad ziemią, a odsłonięte przewody powinny znajdować się co najmniej 3,5 metra nad ziemią. Wysokość platformy transformatora zasadniczo nie powinna być mniejsza niż 0,5 m, wysokość obudowy nie powinna być mniejsza niż 1,7 m, odległość obudowy transformatora od obudowy nie powinna być mniejsza niż 1 metr, a odległość powierzchni roboczej transformatora od obudowy nie powinna być mniejsza niż 2 metry.

(10) Powinno być wyraźnie napisane „Stop, niebezpieczeństwo wysokiego napięcia!” znaki na drzwiach i obudowach pomieszczenia z transformatorem obniżającym moc 2 MVA.

Zakres zastosowania

Ogólnego przeznaczenia, obiekty przemysłowe, pomieszczenia elektryczne, piwnice, zakłady produkcyjne, huty, platformy wiertnicze, obiekty handlowe, obiekty wojskowe, zakłady przetwórcze, systemy dystrybucji energii, obiekty użyteczności publicznej, miejsca publiczne itp.
