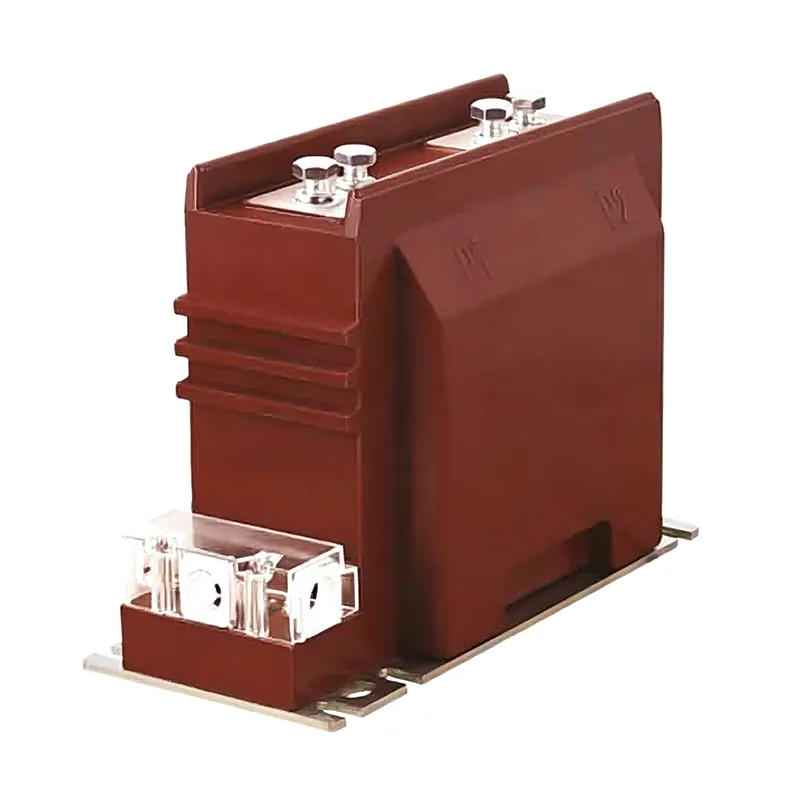

Charakterystyka przekładnika prądowego.

A przekładnik prądowyto urządzenie elektryczne działające w oparciu o zasadę indukcji elektromagnetycznej. Stosowany jest głównie do zamiany dużego prądu w systemie elektroenergetycznym na mniejszy prąd w proporcji, aby ułatwić pomiar, ochronę i kontrolę.

1. Zasada działania i cechy konstrukcyjne

Zasada indukcji elektromagnetycznej: Przekładnik prądowy łączy uzwojenie pierwotne (z mniejszą liczbą zwojów) szeregowo w mierzonym obwodzie, a uzwojenie wtórne (z większą liczbą zwojów) jest podłączone do sprzętu pomiarowego lub zabezpieczającego, aby uzyskać proporcjonalną konwersję prądu.

Przybliżony stan zwarcia: Strona wtórna jest zwykle podłączona do przyrządów lub przekaźników o niskiej impedancji i działa w stanie bliskim zwarcia, aby zapewnić dokładność transmisji prądu.

2. Izolacja elektryczna i bezpieczeństwo

Izolacja wysokiego napięcia: Systemy wysokiego napięcia są izolowane od przyrządów pomiarowych za pomocą transformatorów, aby chronić operatorów i sprzęt przed szkodami.

Strona wtórna nie może mieć otwartego obwodu: Jeśli obwód wtórny będzie otwarty, spowoduje to zagrożenie wysokim napięciem, które może uszkodzić sprzęt lub zagrozić bezpieczeństwu osobistemu. Dlatego należy zadbać o to, aby obwód wtórny był zawsze zamknięty.

3. Funkcje pomiarowe i zabezpieczające

Elektryczny przekładnik prądowy do pomiaru: Służy do precyzyjnych pomiarów w normalnym zakresie prądu. Typowe stopnie dokładności obejmują poziom 0,2, 0,5 i 1 itd.

Ochronny przekładnik prądowy: Dostarcza informacji o prądzie zwarciowym w warunkach zwarciowych, takich jak poziomy 5P i 10P, z wysokim współczynnikiem granicznym dokładności i możliwością zapobiegania nasyceniu.

4. Klasyfikacja i różnorodność typów

Według funkcji: podzielone na dwie kategorie: rodzaj pomiaru i rodzaj zabezpieczenia.

Według medium izolacyjnego: w tym typ suchy, typ odlewany, typ zanurzony w oleju i typ z izolacją gazową.

Zgodnie z metodą instalacji: typu przelotowego, słupowego, tulejowego i szynowego.
