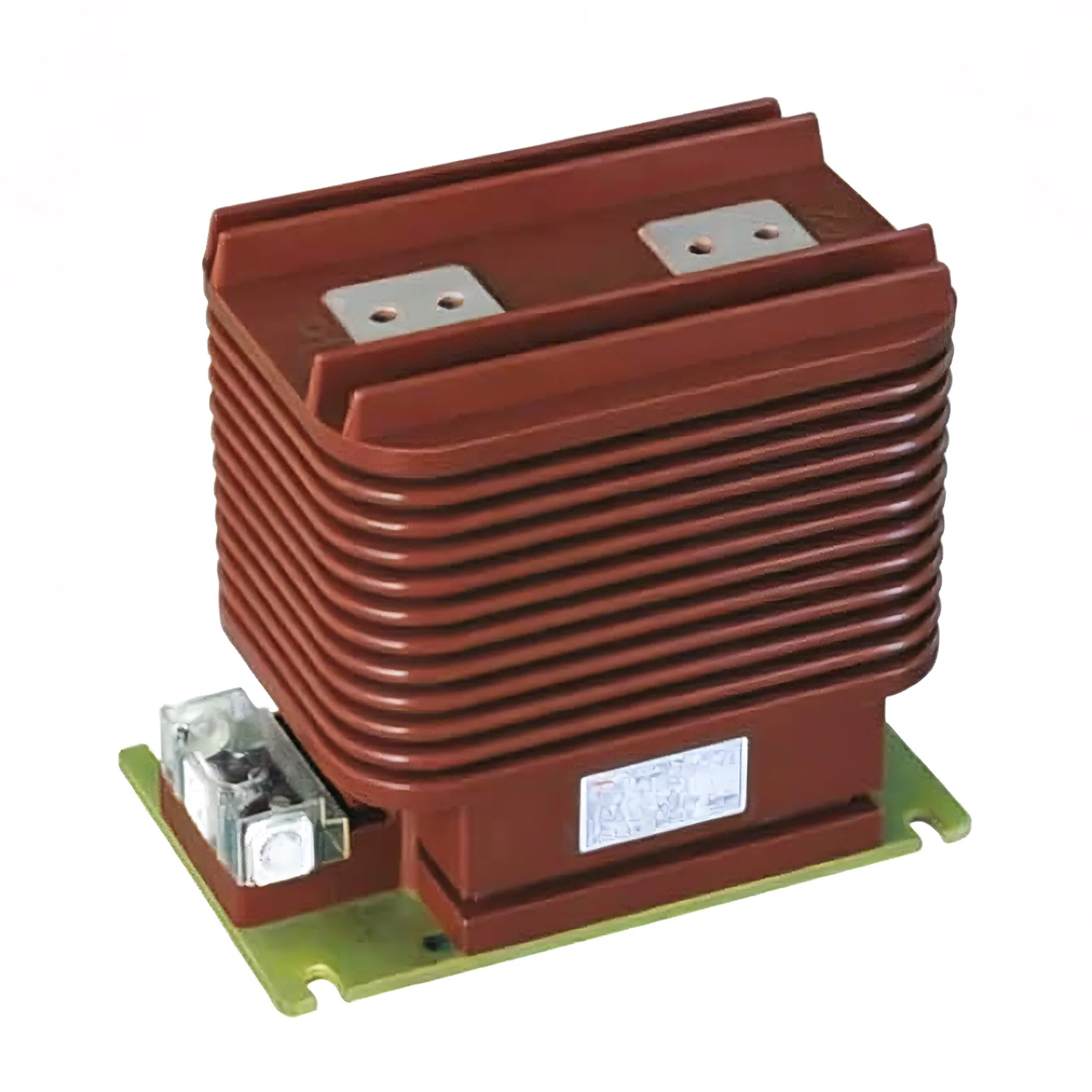

Transformator prądowy 24 kV

Ważnym elementem rozdzielnic wnętrzowych jest przekładnik prądowy 24 kV firmy Youbian. Jeśli korzystasz z rozdzielnic wnętrzowych, nasz produkt z pewnością jest dla Ciebie odpowiedni i odgrywa kluczową rolę w nowoczesnych instalacjach elektrycznych. Nie tylko mierzy prąd, ale także musi wykonywać ważne zadania, takie jak monitorowanie energii i zapewnienie sprawnego działania przekaźników ochronnych w jednofazowych i trójfazowych systemach prądu przemiennego.

Cechy

Oprócz właściwości dielektrycznych żywica epoksydowa ma również doskonałą wytrzymałość mechaniczną. Materiał ten charakteryzuje się dużą wytrzymałością na rozciąganie, co oznacza, że ​​przekładnik prądowy 24 kV jest w stanie wytrzymać znaczne naprężenia mechaniczne bez odkształceń i pęknięć. Zapewnia to stabilną pomoc w ochronie wewnętrznych elementów przekładnika prądowego przed siłami zewnętrznymi i wibracjami.

Odlewy z żywicy epoksydowej powstają poprzez zalanie form żywicą epoksydową, co zapewnia bardzo bezpieczną izolację przekładników prądowych. Proces odlewania zapewnia również jednolitą i bezszwową warstwę izolacyjną, skutecznie zapobiegając awariom elektrycznym i wyciekom. Ponadto izolacja blokuje czynniki środowiskowe, takie jak wilgoć, kurz i chemikalia, jeszcze bardziej zwiększając ochronę elementów wewnętrznych. Taka metoda produkcji zapewnia jakość i niezawodność odlewów, czyniąc go jednym z powszechnie stosowanych materiałów izolacyjnych w energetyce.

Druty miedziane są powszechnie stosowane w uzwojeniach przekładników prądowych 33 kV. Materiały te charakteryzują się wysoką przewodnością i trwałością mechaniczną oraz mogą skutecznie przesyłać sygnały prądowe, wytrzymując jednocześnie naprężenia eksploatacyjne.

Oprócz swojej funkcjonalności, przekładniki prądowe Youbian 33 kV są również znane ze swojego zaangażowania w jakość i innowacyjność. Integruje zaawansowane funkcje, przechodzi rygorystyczne testy i spełnia standardy branżowe.

Bliższe dane

Konstrukcja przekładników prądowych służy do pomiaru i ochrony instalacji rozdzielczych wysokiego napięcia zainstalowanych wewnętrznie

Wartość prądu wtórnego wynosi 5A lub 1A i można je łączyć. Poziom dokładności obwodu pomiarowego wynosi 0,2 S, 0,2, 0,5 S, 0,5, 1, 3, a dokładność obwodu zabezpieczającego wynosi 5 P, 10 P i PS. Transformator spełnia wymagany poziom dokładności w zakresie od 25% do 100% obciążenia znamionowego.

Ogranicz prąd roboczy do 120% IN. Zgodnie z umową producenta z klientem możliwe jest podanie innych wartości, np. 200% IN.

CT jest zbudowany jako transformator z jednym lub wieloma uzwojeniami pierwotnymi. Najnowsza konstrukcja tych przekładników prądowych 24 kV umożliwia załączanie nie tylko po stronie wtórnej, ale także po stronie pierwotnej. Wyłącznik główny można łatwo zamontować podłączając do obwodu dwie zworki za pomocą dwóch śrub M12.

Konstrukcja przekładnika prądowego 24 kV służy do pomiaru i ochrony instalacji rozdzielczych wysokiego napięcia zainstalowanych wewnętrznie.

Wartość prądu wtórnego wynosi 5A lub 1A i można je łączyć. Poziom dokładności obwodu pomiarowego wynosi 0,2 S, 0,2, 0,5 S, 0,5, 1, 3, a dokładność obwodu zabezpieczającego wynosi 5 P, 10 P i PS. Transformator spełnia wymagany poziom dokładności w zakresie od 25% do 100% obciążenia znamionowego.
