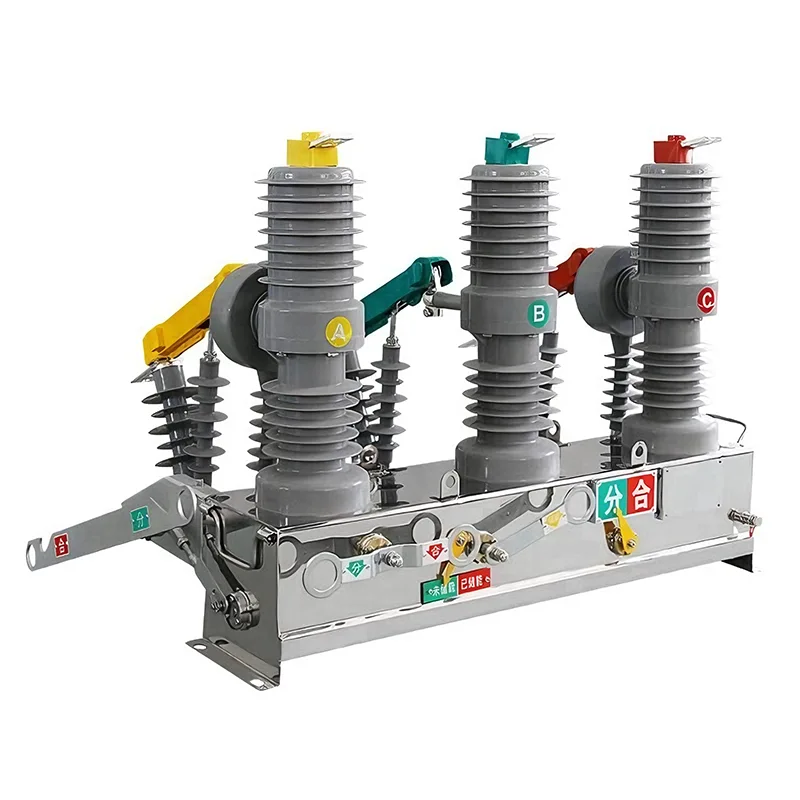

Wyłącznik próżniowy 11 KV

W Youbian nasz projekt koncentruje się wokół standardu wyłącznika próżniowego 11 kV na napięcie 12 kV, który kompleksowo obejmuje i optymalizuje wymagania eksploatacyjne sieci energetycznej 11 kV. W przeciwieństwie do starych technologii, wyłączniki te wykorzystują środowisko o wysokiej próżni do gaszenia łuków, stabilizując w ten sposób sieć energetyczną i zapewniając bezpieczeństwo personelu.

Poznaj podstawową technologię próżniową

„Próżnia” w wyłączniku próżniowym 11 Kv odnosi się do środowiska wewnątrz komory gaszenia łuku próżniowego (zwykle określanej jako butelka próżniowa). To jest rdzeń systemu. Ze względu na doskonałą wytrzymałość dielektryczną (zdolność izolacji) w porównaniu z powietrzem lub olejem, próżnia może uzyskać mniejsze przerwy stykowe i wytrzymać wysokie napięcia.

Kiedy nasz wyłącznik próżniowy 11 Kv działa, separacja styków następuje wewnątrz trwale uszczelnionej komory próżniowej. Ze względu na brak cząsteczek gazu prawie nic nie utrzymuje łuku, co pozwala na szybką izolację uszkodzeń.

Rola próżniowej komory gaszenia łuku w gaszeniu łuku

Proces gaszenia łuku w naszych urządzeniach jest precyzyjny i natychmiastowy. Oto nasz projekt implementujący zasadę działania:

1. Rozdzielenie styków: W przypadku wykrycia usterki styki rozdzielają się.

2. Łuk z oparów metalu: Z powodu oparów metalu w materiale stykowym na krótko utworzy się łuk.

3. Szybka dyfuzja: Ze względu na środowisko próżniowe pary metali rozszerzają się i dyfundują z niezwykle dużą prędkością.

4. Wyłącznik obwodu przechodzącego przez zero: Kiedy prąd przekracza zero po raz pierwszy, łuk gaśnie ze względu na szybszy współczynnik odzyskiwania wytrzymałości dielektrycznej niż prędkość, z jaką wzrasta napięcie i ponownie zapala łuk.

Różnica między wyłącznikami próżniowymi a tradycyjnymi wyłącznikami olejowo-gazowymi

Zalecamy przejście na technologię próżniową, ponieważ eliminuje ona obowiązki środowiskowe i konserwacyjne związane ze staromodnymi wyłącznikami olejowymi lub gazowymi. Poniżej porównano, dlaczego przyjazne dla środowiska wyłączniki automatyczne są lepszym wyborem w przypadku nowoczesnej infrastruktury.

Wyłącznik próżniowy (VCB) Wyłącznik olejowo-powietrzny

Zdolność gaszenia łuku: olej średnio/wysokopróżniowy (zamknięty) lub sprężone powietrze

Konserwacja: Bardzo rzadko (uszczelnienie na całe życie) Wysoka (wymiana oleju, czyszczenie styków)

Ryzyko pożaru: Brak (bez oleju i SF6) Wysokie (olej łatwopalny)

Żywotność: długa (20-30 lat) krótka (starzenie się w trakcie użytkowania)

Rozmiar: Kompaktowy modułowy / nieporęczny

Wpływ na środowisko: Ochrona środowiska/ryzyko wycieku oleju lub emisji SF6

Dzięki zastosowaniu technologii próżniowej nasz wyłącznik próżniowy 11 Kv jest nie tylko bezpieczniejszy, ale także znacznie zmniejsza koszty operacyjne w całym cyklu życia sprzętu.

Parametry napięcia i prądu znamionowego

Mimo że urządzenia te stosowane są w sieci elektroenergetycznej 11 kV, napięcie znamionowe wyłącznika próżniowego 11 kV wynosi 12 kV, aby zapewnić niezbędny margines bezpieczeństwa. Znamionowy prąd ciągły określa obciążalność, jaką wyłącznik może wytrzymać podczas normalnej pracy. Oferujemy elastyczne konfiguracje spełniające określone wymagania dotyczące obciążenia:

Prąd znamionowy 630A: odpowiedni do standardowych zasilaczy dystrybucyjnych i małych obciążeń przemysłowych.

1250A do 1600A: Zaprojektowane specjalnie dla głównych linii wejściowych i ciężkich maszyn przemysłowych.

Dostosowanie: Wyższe wartości znamionowe mogą być dostarczone w oparciu o określone konfiguracje rozdzielnicy.

Zdolność wyłączania zwarć i zgodność

Bezpieczne odłączanie usterek jest najważniejszą funkcją każdego wyłącznika próżniowego. Nasz wyłącznik próżniowy 11 Kv ma zdolność wyłączania zwarć od 20 kA do 31,5 kA, zapewniając możliwość natychmiastowego usuwania dużych prądów zwarciowych bez uszkodzenia sprzętu znajdującego się dalej.

Ściśle przestrzegamy światowych standardów produkcyjnych. Każde urządzenie jest wyposażone w wyłącznik próżniowy (VCB) zgodny z normą IEC 62271-100, zapewniający spójność działania wśród nurków.
