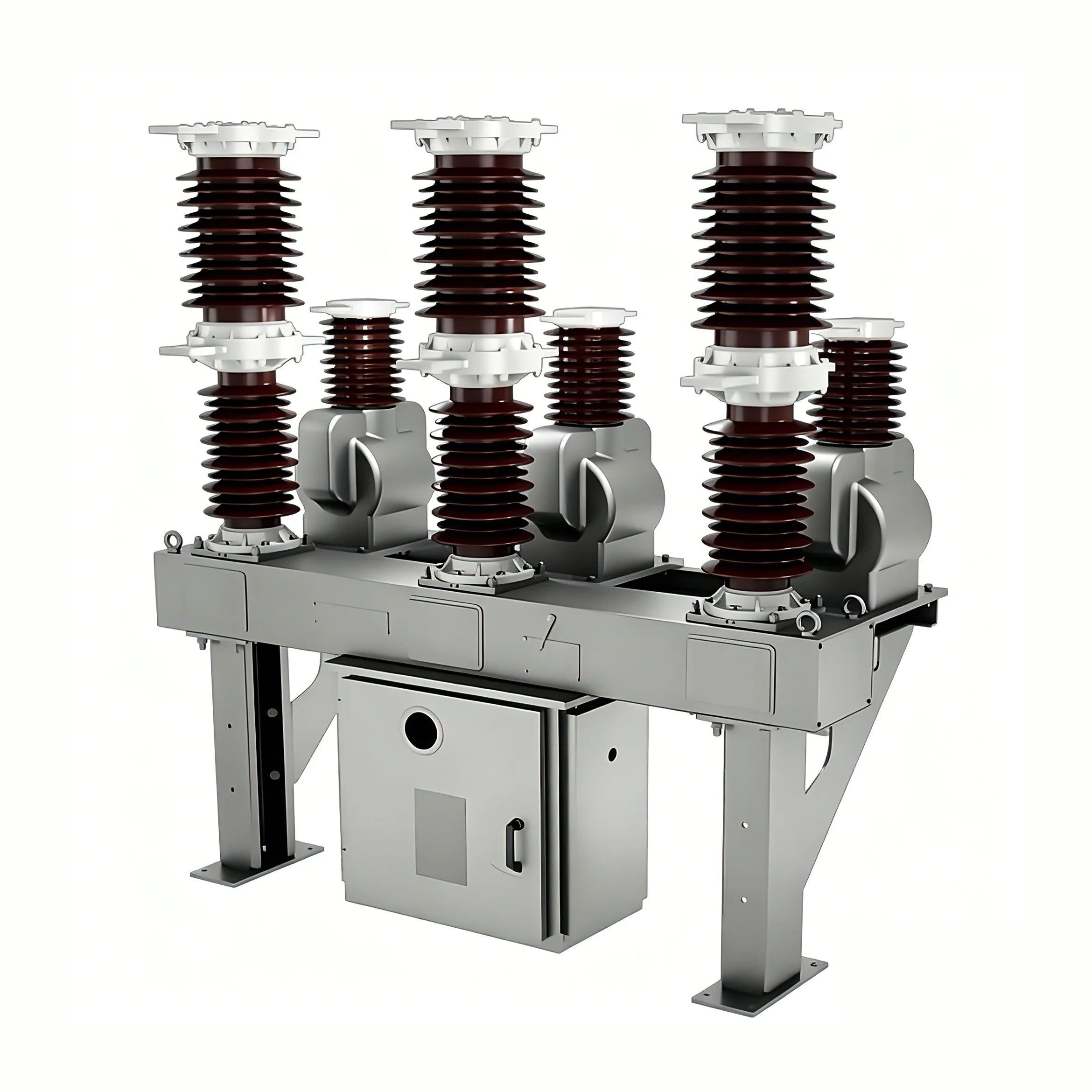

Zamykacz rozłącznikowy 40,5 kv

Wyłącznik próżniowy 40,5 kv (zwany dalej „wyłącznikiem”) to nowa generacja zewnętrznego wyłącznika próżniowego opracowana przez firmę Youbian poprzez wprowadzenie zaawansowanej technologii zagranicznej i połączenie jej z charakterystyką chińskiej energetyki. Stosowany głównie w zewnętrznych systemach dystrybucyjnych 10-35 kV w miejskich i wiejskich sieciach elektroenergetycznych. W połączeniu z zastosowaniem prądu obciążenia, prądu przeciążenia i prądu zwarcia, może być również stosowany w innych podobnych sytuacjach.

środowisko pracy

Temperatura otoczenia: -40 ℃ do 85 ℃

Dzienna różnica temperatur: 25 ℃

Wysokość: ≤ 2000 m

Prędkość wiatru nie przekraczająca 35m/s

Brak wibracji o normalnej intensywności

Brak silnie korozyjnych gazów lub mediów (takich jak kwasy, zasady, szlam itp.)

Stopień zanieczyszczenia: IV

Temperatura ładowania: -40 ℃ do 85 ℃

Cechy

Reklozer rozłącznika 40,5 kv to produkt o ulepszonej konstrukcji, zgodny ze standardami ANSI/IEC, wyposażony w siłownik magnetyczny, urządzenie włączające/wyłączające (typ RCWE ACR nie posiada ręcznego urządzenia zamykającego), 3 czujniki prądu, do 3 czujników napięcia i więcej funkcji, takich jak krzywa zabezpieczenia (programowalna), logika koordynacji (programowalna), programowalny protokół komunikacyjny, oprogramowanie komputerowe, narzędzie sterujące APP itp. i wykorzystuje kontroler RWK352.

Reklozer rozłącznikowy 40,5 kv jest solidnie izolowanym reklozerem pokrytym gumą silikonową i nie wykorzystuje uszczelnienia gazowego SF6. Ten reklozer ma dużą drogę upływu i wyższy poziom izolacji, odpowiedni dla systemów do poziomu 42 kV, BIL200 kV.

Reklozer rozłącznika 40,5 kV przeznaczony jest do prądu trójfazowego prądu przemiennego 50/60 Hz, o napięciu znamionowym 40,5 kV i nadaje się do stosowania w zewnętrznych rozdzielnicach wysokiego napięcia. Stosowany głównie w miejskich i wiejskich sieciach energetycznych, podstacjach i systemach dystrybucyjnych przedsiębiorstw przemysłowych i górniczych, do wyłączania prądu obciążenia, prądu przeciążeniowego i prądu zwarciowego. Ze względu na szczególne właściwości wyłączników próżniowych nadają się one szczególnie do zastosowań wymagających częstej pracy i bezolejowych modyfikacji.

W tym modelu wyłącznika zastosowano trójfazową konstrukcję z oddzielnymi biegunami, aby zapewnić, że zwarcia jednofazowe nie spowodują zwarć trójfazowych. Komora gaszenia łuku próżniowego znajduje się wewnątrz tulejek izolacyjnych każdej fazy, co eliminuje ryzyko zwarć spowodowanych kondensacją. Zewnętrzna izolacja wyłącznika 40,5 kv jest wykonana z importowanej żywicy epoksydowej lub gumy silikonowej do zastosowań zewnętrznych, która ma doskonałą hydrofobowość i działanie przeciwporostowe, dzięki czemu nadaje się do stosowania w środowiskach zewnętrznych o wysokich wymaganiach dotyczących odporności na warunki atmosferyczne i trudnych warunkach pracy. Wyłącznik ma zwartą konstrukcję, zajmuje niewielką powierzchnię, jest lekki i łatwy w montażu. Wnętrze skrzynki wypełnione jest olejem transformatorowym, ale nie zawiera gazowego sześciofluorku siarki, co spełnia wymogi transformacji bezolejowej i ochrony środowiska.

Standardy produktów

Ten wyłącznik automatyczny jest zgodny z następującymi normami: GB1984: Wyłączniki wysokiego napięcia; GB/T11022: Ogólne wymagania techniczne dotyczące rozdzielnic i sprzętu sterującego wysokiego napięcia; JB3855:3,6~40,5kV Zewnętrzny wyłącznik próżniowy wysokiego napięcia prądu przemiennego DL/T403:12~40. Specyfikacje techniczne dotyczące zamawiania wyłączników próżniowych wysokiego napięcia 5 kV AC IEC56: Wyłączniki wysokiego napięcia AC
