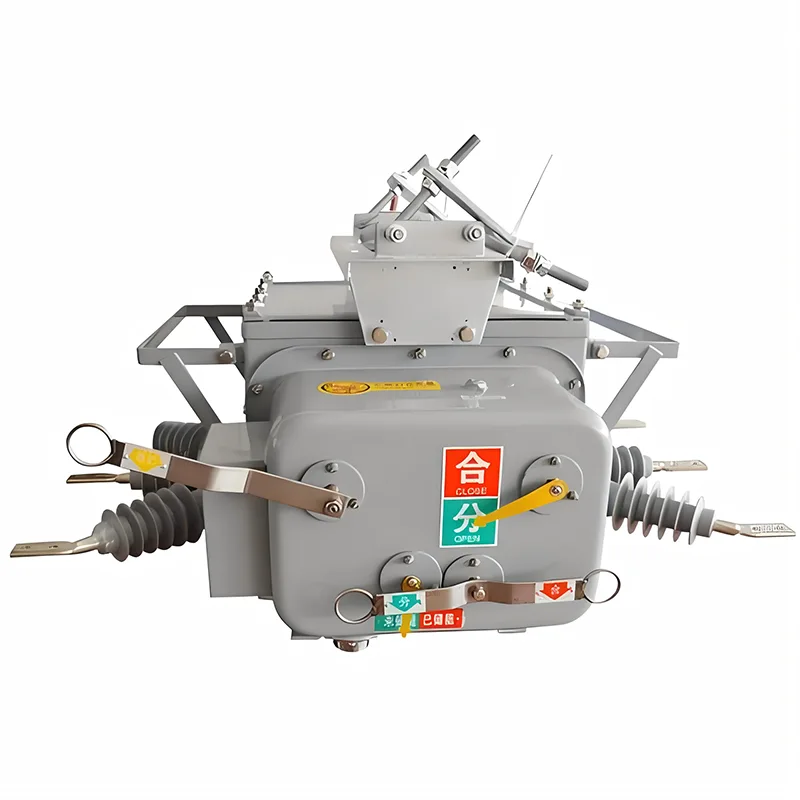

Wyłącznik próżniowy 33 kv

Wyłącznik próżniowy 33kV to produkt najwyższej jakości produkowany przez firmę Youbian, który można dostosować do indywidualnych potrzeb. Jako jeden z czołowych dostawców i producentów w Chinach, możemy śmiało stwierdzić, że jakość naszych produktów jest bardzo dobra i wszystko odpowiada standardom! Czekamy na Twoje przybycie i zapytanie!

Specyfikacje sterowania elektrycznego

Napięcie sterujące: 220 V DC, zasilanie wewnętrzne, przy użyciu kondensatorów 250 V, 22000 μF. Użytkownik końcowy musi jedynie przygotować główny styk przekaźnika do zamykania i otwierania.

Napięcie pomocnicze: 110 V/220 V DC, 110 V/220 V AC opcjonalnie, klienci mogą określić przed złożeniem zamówienia.

Czas rozłączenia: ≤ 8ms (do każdego wyłącznika dołączona jest dokumentacja testów fabrycznych)

Czas zamykania: ≤ 11ms (dla każdego wyłącznika załączona jest dokumentacja testów fabrycznych)

Zalecany czas impulsu sterującego: 0,1s

Metoda okablowania przełącznika próżniowego

Należy upewnić się, że użytkownik końcowy podłączył skrzynkę przyłączeniową do wyłącznika próżniowego BRZW32 zgodnie z poniższym schematem. Skrzynka przyłączeniowa jest kontrolerem z własnym zasilaniem.

Przed użyciem wyłącznika na liniach wysokiego napięcia należy upewnić się, że każde złącze kabla jest prawidłowo podłączone.

Naciśnij przyciski przełączników (A, B, C) dla każdej fazy i sprawdź, czy połączenie jest dobre. Normalny stan pracy polega na tym, że sterowanie elektryczne każdej fazy jest dopasowane do odpowiedniego, prawidłowego przełącznika faz. Skrzynka przyłączeniowa z własnym zasilaniem (sterownik przełączający)

Znaczenie systemów zasilania średniego napięcia

W nowoczesnych sieciach elektroenergetycznych wyłącznik próżniowy 33 kV jest podstawowym mechanizmem zabezpieczającym infrastrukturę i personel. Ma to kluczowe znaczenie dla utrzymania stabilności sieci poprzez zarządzanie prądem obciążenia i natychmiastowe usuwanie zwarć do 31,5 kA.

Chroń drogi sprzęt, taki jak transformatory, baterie kondensatorów i linie przesyłowe, przed przepięciami.

Może zapewnić najkrótsze przestoje w zakładach przemysłowych, podstacjach i obiektach wykorzystujących energię odnawialną (wiatr/słoneczna).

Działanie przyjazne dla środowiska: W przeciwieństwie do wyłączników SF6, nasza technologia próżniowa wyłączników próżniowych 33 kV nie powoduje emisji gazów cieplarnianych i jest zgodna z globalnymi celami zrównoważonego rozwoju środowiska.

Zgodny z międzynarodowymi normami IEC i ANSI

W inżynierii wysokiego napięcia niezawodność i bezpieczeństwo nie mogą być zagrożone. Youbian ściśle produkuje wyłączniki próżniowe 233 kV zgodnie z głównymi normami międzynarodowymi i krajowymi, aby zapewnić ich globalną kompatybilność i bezpieczeństwo.

Główne standardy zgodności

IEC 62271-100: Rozdzielnice i sterownice wysokiego napięcia.

GB 1984: Krajowa norma dotycząca wyłączników wysokiego napięcia prądu przemiennego.

Certyfikat ISO: Nasze zakłady produkcyjne przeszły certyfikaty ISO9001 (System Zarządzania Jakością), ISO14001 (System Zarządzania Środowiskiem) i ISO45001 (System Zarządzania Bezpieczeństwem i Higieną Pracy).

Certyfikaty te zapewniają, że każde urządzenie ma stałą wydajność dielektryczną, trwałość mechaniczną (poziom M2) i bezpieczną pracę przy parametrach znamionowych.
