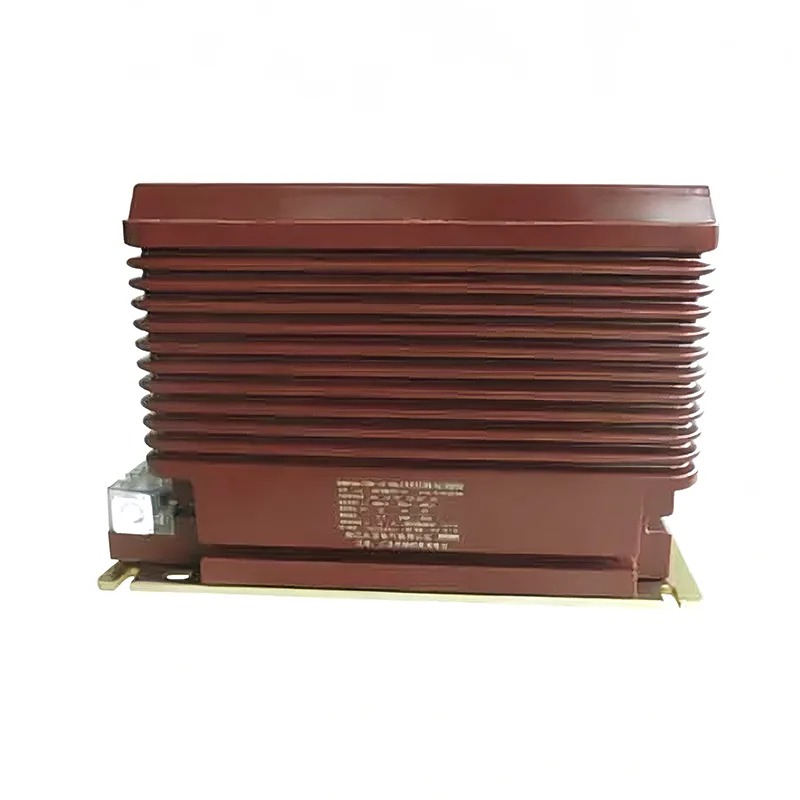

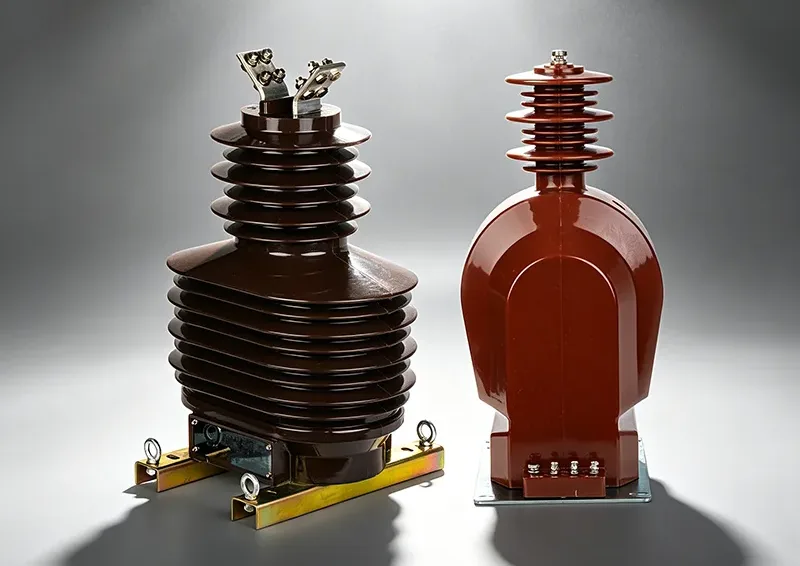

Transformator prądowy 22 kV

Youbian to renomowany chiński producent i dostawca z wieloletnim doświadczeniem zawodowym w produkcji przekładników prądowych 2 kV. Mamy nadzieję nawiązać z Państwem relacje biznesowe.

Podstawowe zalety

Przekładnik prądowy 2 kV wykonany jest z wysokiej jakości odlewu próżniowego z żywicy epoksydowej, bez szczelin powietrznych w całej formie. Ma wystarczającą drogę pełzania i może wytrzymać napięcie znamionowe i krótkotrwałe napięcie wytrzymywane o częstotliwości sieciowej systemu 22 kV, skutecznie zapobiegając ryzyku upływu i przeskoków oraz zapewniając bezpieczną pracę sprzętu.

Opcjonalne uzwojenie pomiarowe poziomu 0,2 S/0,5 i uzwojenie zabezpieczające poziomu 5 P/10 P spełniają podwójne wymagania dotyczące rozliczania handlu energią oraz zabezpieczenia nadprądowego i zwarciowego linii, z dokładnością błędu zgodną z międzynarodowymi standardami GB/IEC.

Konstrukcja komory pozbawiona oleju i powietrza eliminuje ukryte niebezpieczeństwa związane z wyciekiem oleju i gazu. Obudowa wykonana jest z materiałów ognioodpornych i zapobiegających starzeniu, które można dostosować do szerokiego zakresu temperatur -30 ℃ ~ +70 ℃, są odporne na wilgoć, pyłoszczelne, przeciwwybuchowe i mają wyjątkowo niskie koszty konserwacji.

Zintegrowana kwadratowa konstrukcja, ze standardowymi otworami montażowymi zarezerwowanymi w podstawie, odpowiednia dla głównych typów szaf średniego napięcia 22 kV, łatwa w montażu, nie wymaga dodatkowej konserwacji, znacznie zmniejszając koszty budowy i eksploatacji na miejscu.

Przekładnik prądowy 2 kV wykorzystuje wysokiej jakości rdzeń z blachy krzemowej i konstrukcję uzwojenia o wysokiej wytrzymałości, która może wytrzymać wpływ prądu zwarciowego w systemie, uniknąć uszkodzenia transformatora w przypadku usterek i poprawić ogólną niezawodność systemu elektroenergetycznego.

Parametry techniczne (możliwość dostosowania według potrzeb klienta)

Opis parametrów projektu

Napięcie znamionowe 22kV

Znamionowy poziom izolacji 24kV/65kV/125kV

Znamionowy prąd pierwotny 50 ~ 3000A (konfigurowalny)

Znamionowy prąd wtórny 5A/1A

Dokładność poziomu pomiaru na poziomie 0,2/0,5/0,2 S

Dokładność poziomu ochrony 5P10/10P15 itp

Częstotliwość znamionowa 50 Hz/60 Hz

Odlew z żywicy epoksydowej jako środek izolacyjny

Metoda instalacji: Instalacja w szafce wewnętrznej

Temperatura otoczenia -30 ℃~+70 ℃

Scenariusze zastosowań

Rozdzielnica wnętrzowa średniego napięcia 22kV, jednostka główna pierścieniowa i podstacja skrzynkowa

Pomiar prądu i ochrona przekaźników w elektrowniach i podstacjach

Przemysłowy system dystrybucji, komercyjna sala dystrybucyjna

Urządzenia wspomagające stacje wspomagania energii odnawialnej (fotowoltaika/wiatr).

Zapewnienie jakości i obsługa

Przekładnik prądowy 2 kV ściśle przestrzega norm międzynarodowych i krajowych, takich jak GB 1208 i IEC 61869, a także obsługuje testy stron trzecich i projektowanie parametrów dostosowanych do indywidualnych potrzeb.

Możemy zapewnić rozwiązania dostosowane do potrzeb klienta w zależności od rozmiaru szafki klienta, współczynnika prądu, poziomu dokładności i metody instalacji, aby spełnić różne wymagania scen.

Youbian zapewnia informacje techniczne o produktach, wskazówki dotyczące instalacji i długoterminowe usługi gwarancyjne, aby szybko reagować na zapytania techniczne klientów i problemy posprzedażowe.
