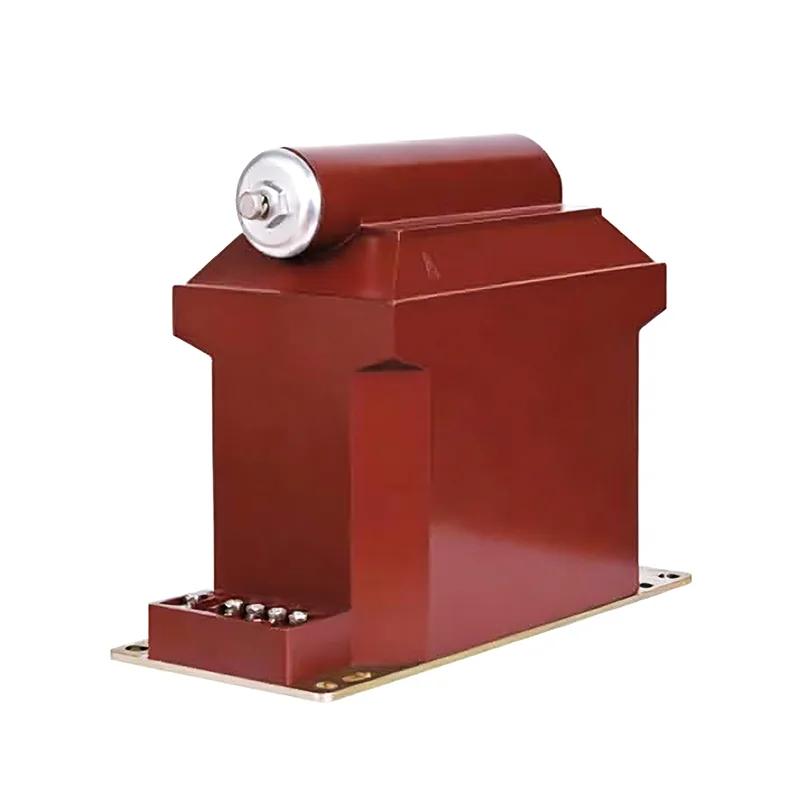

Transformator napięciowy 33 kV

Trwały transformator napięciowy Youbian 33 kV wykorzystuje specjalne techniki uzwojenia i ekranowania cewek pierwotnych i wtórnych, aby poprawić rozkład naprężeń napięciowych. Każda cewka jest starannie izolowana folią poliestrową, aby zapewnić wysoki dielektryk pomiędzy warstwami. Zamontuj ukończoną konstrukcję uzwojenia i żelazny rdzeń z podwójnym pierścieniem na ramie nośnej.

Środki ostrożności

1. Przed oddaniem do eksploatacji przekładnik napięciowy 1,33 kV należy poddać próbom i przeglądom zgodnie z przepisami określonymi w punktach. Na przykład pomiar polaryzacji, grupa połączeń, wstrząsy izolacji, kolejność faz jądrowych itp.

2. Okablowanie przekładnika napięciowego powinno zapewniać jego poprawność. Uzwojenie pierwotne powinno być połączone równolegle z badanym obwodem, a uzwojenie wtórne równolegle z cewką napięciową podłączonego przyrządu pomiarowego, urządzenia zabezpieczającego przekaźnik lub automatu. Jednocześnie należy zwrócić uwagę na prawidłowość polaryzacji.

3. Moc obciążenia podłączonego po stronie wtórnej przekładnika napięciowego 33 kV powinna być odpowiednia, a obciążenie podłączone po stronie wtórnej przekładnika napięciowego nie powinno przekraczać jego mocy znamionowej, w przeciwnym razie zwiększy się błąd transformatora i utrudni osiągnięcie dokładności pomiaru.

4. Niedopuszczalne są zwarcia po stronie wtórnej przekładnika napięciowego 4,33 kV. Ze względu na małą impedancję wewnątrz przekładnika napięciowego, w przypadku zwarcia w obwodzie wtórnym pojawi się duży prąd, który uszkodzi sprzęt wtórny, a nawet zagrozi bezpieczeństwu osobistemu. Przekładniki napięciowe mogą być wyposażone w bezpieczniki po stronie wtórnej, aby zabezpieczyć się przed uszkodzeniami spowodowanymi zwarciami po stronie wtórnej. Jeśli to możliwe, po stronie pierwotnej należy zainstalować bezpieczniki, aby chronić sieć elektroenergetyczną wysokiego napięcia przed zagrożeniem dla bezpieczeństwa systemu pierwotnego z powodu usterek w uzwojeniu wysokiego napięcia transformatora lub przewodach doprowadzających.

5. Aby zapewnić bezpieczeństwo osób w kontakcie z przyrządami pomiarowymi i przekaźnikami, uzwojenie wtórne przekładnika napięciowego musi posiadać punkt uziemienia. Ponieważ po uziemieniu, gdy izolacja między uzwojeniem pierwotnym i wtórnym ulegnie uszkodzeniu, może to zapobiec zagrożeniu bezpieczeństwa osób w instrumentach i przekaźnikach przez wysokie napięcie.

6. Strona wtórna przekładnika napięciowego nie może być zwarta.

W celu izolacji i ochrony element jest automatycznie odlewany pod ciśnieniem w hydrofobowej cykloalifatycznej żywicy epoksydowej (HCEP). Materiał HCEP charakteryzuje się doskonałą trajektorią łuku, odpornością na ozon i promieniowanie ultrafioletowe, przy jednoczesnym zachowaniu wytrzymałości fizycznej. Hydrofobowe właściwości powierzchni HCEP zapewniają jego niezawodne działanie w wilgotnym, wilgotnym lub zanieczyszczonym środowisku.

Może być stosowany w liniach dystrybucyjnych 35 KV, kopalniach węgla, elektrowniach, kolejach i fabrykach.

Przekładnik napięciowy 33 kV jest ściśle zgodny z normą IEC60044-2; IEC 61869-1, 3, ANSI/IEEE C57.13.

aplikacja

Kolej, Kopalnie węgla, Licznik energii, elektrownia, Licznik energii elektrycznej, Elektrownia, Rozdzielnice średniego napięcia, Przedsiębiorstwa naftowo-gazowe, Skrzynka rozdzielcza, System dystrybucji energii, Szafa izolowana powietrzem, Szafka sieciowa pierścieniowa, Przyrząd pomiarowy, Biuro Energii elektrycznej, Analizator jakości energii średniego napięcia, Przedsiębiorstwa przemysłowe i górnicze;

funkcja

Waga: 50 kg;

Żywotność: 30 lat;

Materiał: żywica epoksydowa (HCEP);

Napięcie znamionowe do 36 kV;

Poziom dokładności: 0,2 0,5 6P 3P;

33KV 35KV 36KV zastosowanie wewnętrzne;

Konstrukcja jednobiegunowego przekładnika napięciowego;

Ograniczona moc cieplna (VA): 300VA/600VA;

Rozsądna konstrukcja, solidna konstrukcja;

Stosunek napięcia znamionowego: 35/√ 3/0,1/√ 3/0,1/√ 3/0,1/3;

Znamionowy podstawowy poziom izolacji (BIL) do 200 kV;

Doskonała odporność na zwarcia i ciepło;
