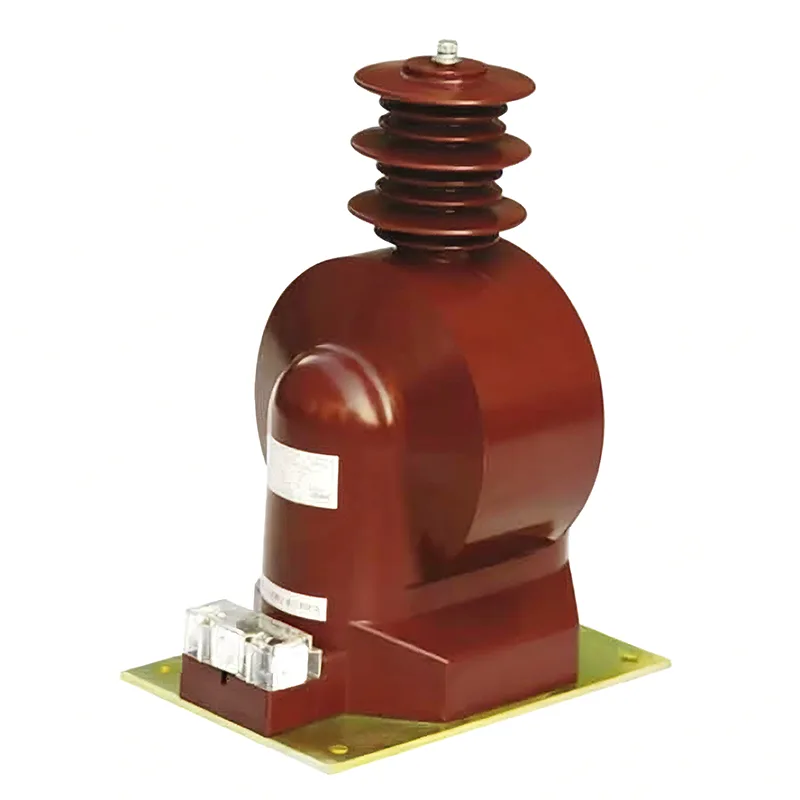

Transformator napięciowy 35 kV

Jako producent wysokiej jakości przekładników napięciowych 35 kV, Youbian może zdecydować się na zakup przekładników napięciowych z naszej fabryki, gdy masz trudności z wyborem lub jesteś niezdecydowany. Jesteśmy producentem z wieloletnim doświadczeniem, kompletnym wyposażeniem i zespołem, który rozwiąże za Ciebie każdy problem.

Jakie są cechy strukturalne przekładników napięciowych?

1) Transformator napięciowy zanurzony w oleju

Przekładniki napięciowe zanurzone w oleju dzielą się na jednostopniowe i szeregowe jednostopniowe. Typ jednostopniowy może być stosowany dla poziomów napięć 220 kV i niższych, natomiast typ szeregowy może być stosowany dla wszystkich poziomów napięć 66 kV i wyższych. Uzwojenia pierwotne i wtórne typu jednostopniowego nawinięte są na wspólnym rdzeniu żelaznym, z izolacją niestopniowaną, a konwersja energii odbywa się poprzez sprzężenie magnetyczne. Typ kaskadowy składa się z wielu uzwojeń pierwotnych o tej samej liczbie zwojów zamontowanych na tym samym żelaznym rdzeniu z o połowę mniejszą liczbą uzwojeń, ułożonych od góry do dołu i połączonych pomiędzy wysokim napięciem a masą.

2) Przekładnik napięciowy w izolacji gazowej SF6

Przekładnik napięciowy w izolacji gazowej SF6 składa się z obudowy, tulei izolacyjnej, rdzenia żelaznego, uzwojenia pierwotnego i wtórnego oraz akcesoriów instalacyjnych. Uzwojenie pierwotne ma zazwyczaj uzwojenie warstwowe w kształcie pagody i jest nawinięte w sposób stopniowany. Uzwojenie wtórne jest uzwojeniem warstwowym, nawiniętym blisko żelaznego rdzenia, który jest zwykle jednofazowym, laminowanym żelaznym rdzeniem z podwójną kolumną. Przekładniki napięciowe w izolacji gazowej SF6 można dopasować do GIS lub wykorzystać jako niezależne przekładniki napięciowe w izolacji gazowej SF6.

Jakie są metody okablowania przekładników napięciowych?

1) Okablowanie jednofazowe jest powszechnie stosowane w systemach o wysokim prądzie doziemnym w celu ustalenia, czy w linii nie ma napięcia lub synchronizacji. Można podłączyć dowolną fazę, ale innym kryterium jest użycie odpowiedniej fazy napięcia magistrali.

2) Przekładnik napięciowy podłączony pomiędzy dwiema fazami napięcia jest stosowany głównie w systemach uziemienia małego prądu w celu ustalenia, czy linia nie jest pod napięciem, czy jest synchroniczna, ponieważ małe systemy prądu uziemienia umożliwiają uziemienie jednofazowe. Jeżeli używany jest tylko jeden przekładnik napięciowy jednofazowy-ziemia, jeżeli przekładnik napięciowy znajduje się dokładnie w fazie uziemiającej, a zmierzone napięcie doziemne tej fazy wynosi zero, niemożliwe jest sprawdzenie, czy linia nie jest pod napięciem. Błędna ocena może spowodować niesynchroniczne zamykanie

Podczas okablowania przekładników prądowych należy zwrócić uwagę na następujące kwestie

1) Obwód strony wtórnej przekładnika napięciowego 35 kV nie może być otwarty podczas użytkowania. Podczas demontażu przyrządów lub przekaźników w trakcie użytkowania należy wcześniej zewrzeć stronę wtórną. Podczas instalacji okablowanie powinno być niezawodne i nie wolno instalować bezpieczników po stronie wtórnej;

2) Strona wtórna musi mieć jeden koniec uziemiony. Zapobiegaj uszkodzeniom izolacji po stronie pierwotnej i wtórnej oraz zapobiegaj przedostawaniu się wysokiego napięcia do strony wtórnej, zagrażając bezpieczeństwu osób i sprzętu;

3) Podczas okablowania należy zwrócić uwagę na polaryzację. Zaciski polaryzacji po stronie pierwotnej i wtórnej przekładnika prądowego są oznaczone literami.

4) Strona pierwotna jest połączona szeregowo w obwodzie, a przekaźnik lub przyrząd pomiarowy po stronie wtórnej jest podłączony szeregowo.
