Transformator prądowy 10 KV

Dlaczego trwały przekładnik prądowy 10 kV firmy Youbian jest „okiem” systemu dystrybucyjnego? Ponieważ w systemie dystrybucyjnym 10 kV przekładniki prądowe są podstawowym wyposażeniem zapewniającym bezpieczeństwo i dokładny pomiar sieci elektroenergetycznej. Działają jak „oczy” systemu elektroenergetycznego, przekształcając proporcjonalnie wysokie napięcie i duży prąd na niskie napięcie i mały prąd, zapewniając stabilne sygnały do ​​pomiarów, zabezpieczeń i monitorowania.

Martwi Cię trudny wybór, niestabilna jakość i opóźnione dostawy? Czy potrzebujesz przekładnika prądowego, który jest kompatybilny z rozdzielnicą 10 kV i jednostką główną pierścieniową i spełnia zarówno wymagania pomiarowe, jak i ochronne? Przyjrzyj się przekładnikowi prądowemu Youbian 10 kV, zdecydowanie spełnia on Twoje oczekiwania.

Wprowadzenie do rdzenia produktu

2.1 Definicja produktu i podstawowa rola

Przekładnik prądowy 10 kV (CT) to wysokonapięciowy sprzęt do przetwarzania prądu odpowiedni dla poziomu napięcia 10 kV, należący do rodzaju transformatora elektromagnetycznego. Jego podstawową funkcją jest przekształcanie wysokich prądów po stronie wysokiego napięcia (takich jak 100 A, 200 A, 600 A itp.) na standardowe prądy wtórne 5 A lub 1 A przy stałym współczynniku transformacji, osiągając izolację galwaniczną pomiędzy systemami wysokiego napięcia a obwodami pomiarowymi i ochronnymi niskiego napięcia, zapewniając jednocześnie dokładne sygnały prądowe do pomiaru energii, ochrony przekaźników i monitorowania mocy.

2.2 Struktura produktu i cechy techniczne

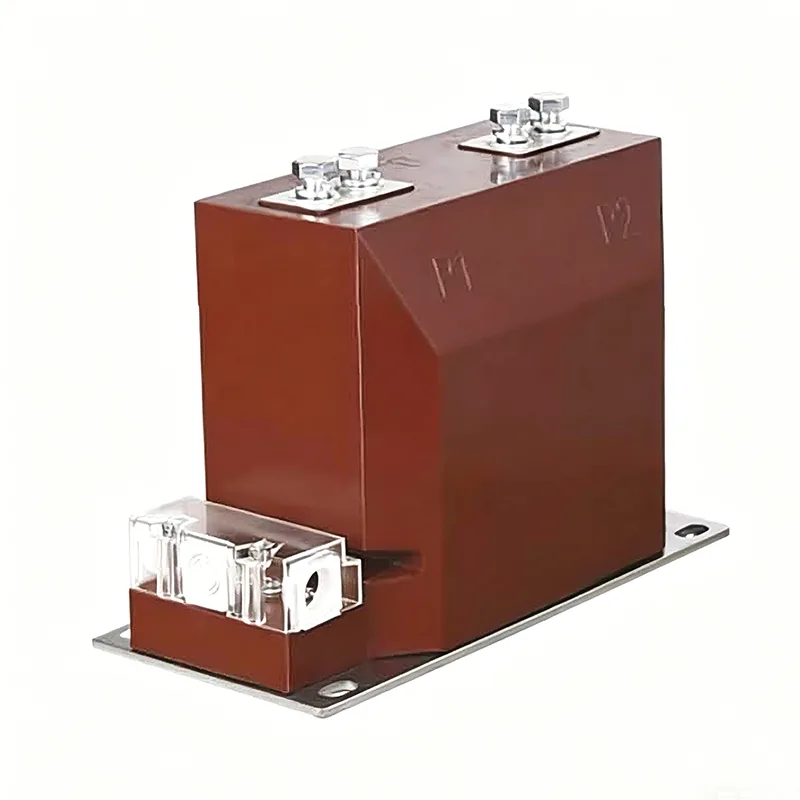

W tym przekładniku prądowym 10 kV zastosowano całkowicie zamkniętą konstrukcję izolacyjną z żywicy epoksydowej, z korpusem głównym z brązowej żywicy epoksydowej. Zaciski P1/P2 uzwojenia pierwotnego wyprowadzone są szynami miedzianymi, natomiast uzwojenie wtórne wyprowadzone jest przez przezroczystą puszkę przyłączeniową. Spód wyposażony jest w płytę montażową ze stali nierdzewnej, która jest dostosowana do wymiarów instalacyjnych standardowej rozdzielnicy.

Całkowicie wylana konstrukcja jest bezolejowa, nie zawiera szczelin powietrznych, jest odporna na wilgoć, zanieczyszczenia i eksplozję oraz może pracować stabilnie w trudnych warunkach w zakresie od -40 ℃ do +40 ℃ bez konieczności codziennej konserwacji;

Youbian obsługuje wiele poziomów dokładności, takich jak 0,2 S i 0,5 dla pomiaru, 5P10 i 10P10 dla ochrony, spełniając potrzeby pomiaru i ochrony w różnych scenariuszach;

Można dostosować różne współczynniki, takie jak 5/5 ~ 3000/5 A, odpowiednie dla różnych aktualnych specyfikacji systemów dystrybucji 10 kV;

Żelazny rdzeń wykonany jest z wysokiej jakości blach ze stali krzemowej, a układ uzwojeń jest rozsądny, skutecznie zmniejszając wpływ magnetyzmu szczątkowego i zapewniając dokładność pomiaru pod wpływem dużego prądu;

Zintegrowana konstrukcja konstrukcyjna, niewielkie rozmiary, instalacja bezpośrednio w rozdzielnicy 10 kV, jednostce głównej pierścieniowej i podstacji skrzynkowej, oszczędzająca miejsce w szafie.

Podstawowe zalety produktu

Od doboru materiałów na rdzeń żelazny, uzwojenia po odlewanie żywicy epoksydowej, każdy proces ochronnych przekładników prądowych 10 kV jest ściśle zgodny z krajową normą GB 1208-2006 „Przekładniki prądowe”. Przed opuszczeniem fabryki przeprowadza się 100% błędu współczynnika transformacji, błędu kąta, napięcia wytrzymywanego izolacji, wzrostu temperatury i innych kompleksowych testów, aby zapobiec opuszczeniu fabryki przez niekwalifikowane produkty;

W przypadku specjalnych warunków pracy, takich jak duża wysokość, duża wilgotność i wysoki prąd, specjalne poziomy izolacji, współczynniki transformacji i wymiary instalacji można dostosować do indywidualnych potrzeb klientów;

Przekładnik prądowy 10 kV jest wykonany z wysokiej jakości żywicy epoksydowej i importowanych blach ze stali krzemowej, które są odporne na starzenie i wyładowania koronowe, mają żywotność ponad 30 lat i mogą korzystać z jednorazowej instalacji przez całe życie;

Uzwojenie wtórne zostało zaprojektowane z zabezpieczeniem przed otwarciem obwodu, aby zapobiec zagrożeniu wysokiego napięcia dla sprzętu i bezpieczeństwa personelu, zgodnie z przepisami bezpieczeństwa systemu elektroenergetycznego.

Aplikacja

Pomiar energii podstacji 10kV, rozdzielni i podstacji skrzynkowych zapewnia dokładne dane do rozliczania rachunków za energię elektryczną;

Zabezpieczenie nadprądowe, szybkie zabezpieczenie i zabezpieczenie różnicowe rozdzielnicy 10kV i jednostki głównej pierścieniowej zapewniają szybkie wyłączenie w przypadku awarii sieci energetycznej;

Monitorowanie stanu pracy sieci elektroenergetycznej w czasie rzeczywistym poprzez system automatyzacji sieci dystrybucyjnej i inteligentny monitoring prądu sieci;

System dystrybucji energii 10kV w fabrykach, kopalniach i centrach danych zapewnia bezpieczeństwo energii elektrycznej wykorzystywanej w produkcji przemysłowej;

Podłączony do sieci 10 kV system elektrowni fotowoltaicznych i projektów elektrowni wiatrowych jest odpowiedni do specjalnych warunków pracy nowego wytwarzania energii.

Siła firmy i przykłady współpracy: Siła tworzy jakość, obsługa zdobywa zaufanie

Zhejiang Dahu Electric Co., Ltd. jest profesjonalnym przedsiębiorstwem zajmującym się badaniami, rozwojem, produkcją i sprzedażą transformatorów w Chinach. Znajduje się w strefie przemysłowej Xiangyang w mieście Yueqing w prowincji Zhejiang, znanej jako stolica urządzeń elektrycznych w Chinach, z wygodnym transportem i kompletnym zapleczem przemysłowym. Firma koncentruje się na produkcji przekładników prądowych i napięciowych o poziomach napięć od 10kV do 35kV. Posiada zaawansowane linie produkcyjne do odlewania żywicy epoksydowej i kompleksowe laboratorium badawcze w Chinach. Ustanowiła system zarządzania jakością ISO9001 i system zarządzania środowiskowego ISO14001. Jej produkty przeszły testy i certyfikację krajowych instytucji autorytatywnych i są eksportowane do wielu krajów i regionów, takich jak Azja Południowo-Wschodnia, Bliski Wschód i Afryka.

Firma zawsze przestrzega filozofii biznesowej „wiodącej technologii, zorientowanej na ludzi”, traktuje jakość produktów jako życie przedsiębiorstwa, stale inwestuje w badania i rozwój, stale optymalizuje wydajność produktów i zapewnia klientom opłacalne rozwiązania w zakresie sprzętu energetycznego.
