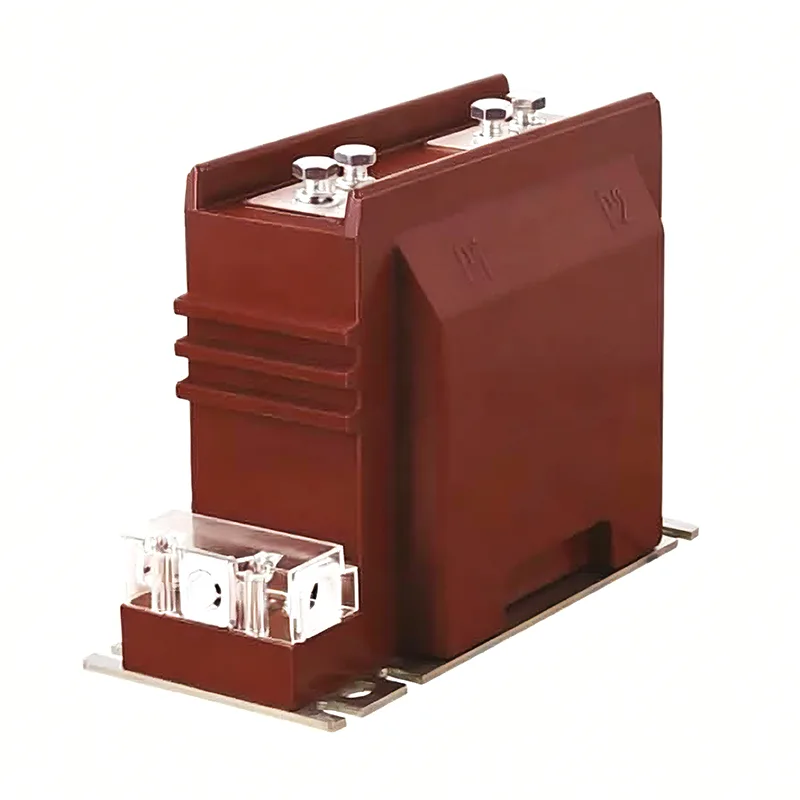

Transformator prądowy 11 Kv

Wysokiej jakości przekładnik prądowy 11 Kv firmy Youbian odgrywa rolę w przetwarzaniu prądu i izolacji galwanicznej. Prąd w liniach wytwarzania, transformacji, przesyłu, dystrybucji i zużycia energii jest bardzo zróżnicowany i waha się od kilku amperów do dziesiątek tysięcy amperów. Dla wygody pomiarów, ochrony i kontroli konieczna jest konwersja na stosunkowo jednolity prąd. Ponadto napięcie w linii jest na ogół wysokie, a bezpośredni pomiar jest bardzo niebezpieczny. Dahu Electric serdecznie zaprasza do naszej fabryki w celu zakupu najnowszych, najlepiej sprzedających się, niedrogich i wysokiej jakości przekładników prądowych 11 kV. Nie możemy się doczekać współpracy z Tobą.

Model przekładnika prądowego 11 Kv

Pierwsza litera: L - przekładnik prądowy

Druga litera: A - styl ściany; Typ słupka Z; typ szyny M; D - Typ jednoobrotowy; V - konstrukcja odwrócona; J - Sekwencja zerowa

Do celów wykrywania uziemienia; W - Przeciw zanieczyszczeniom; R - Typ uzwojenia gołego

Trzecia litera: Z - rodzaj odlewu z żywicy epoksydowej; C - Izolacja ceramiczna; Q - Medium izolowane gazem; W - Specjalny do ochrony mikrokomputera

Czwarta litera: B - z poziomem ochrony; C - Zabezpieczenie różnicowe; Poziom D–D; Q — typ ulepszony; J — Ulepszony ZG

Piąta cyfra: numer seryjny produktu na poziomie napięcia

Podstawa selekcji

napięcie znamionowe

Napięcie znamionowe przekładnika prądowego powinno być większe od napięcia znamionowego linii punktu instalacji.

współczynnik transformacji

Każdy powinien obliczyć prąd IC na podstawie obciążenia i wybrać przekładnię przekładnika prądowego. Istnieją różne specyfikacje dotyczące znamionowego współczynnika prądu strony pierwotnej przekładników prądowych (np. 20, 30, 40, 50, 75, 100, 150, 2 × a/C), a prąd znamionowy strony wtórnej wynosi zwykle 1 A lub 5 A. Wśród nich 2 × a/C wskazuje, że dla tego samego produktu istnieją dwa współczynniki prądowe, które można osiągnąć poprzez zmianę metody okablowania elementów łączących produktu. Przy połączeniu szeregowym stosunek prądu wynosi a/c, a przy połączeniu równoległym współczynnik prądu wynosi 2 × a/C. Generalnie dobór przekładnika prądowego do przekładników prądowych powinien zapewniać, aby ich prąd znamionowy I1n był nie mniejszy niż prąd obciążenia w linii (tj. obliczony IC). Jeżeli prąd obliczeniowy obciążenia w linii wynosi 350A, należy dobrać przełożenie przekładnika prądowego na 400/5. Aby zapewnić wymagania dotyczące dokładności przekładnika prądowego 11 Kv stosowanego do ochrony, można wybrać większy współczynnik transformacji.

Zasada doboru poziomu dokładności: Poziom dokładności przekładnika prądowego stosowanego do celów rozliczeniowych i pomiarowych nie powinien być niższy niż poziom 0,5; Amperomierz używany do monitorowania wielkości prądu obciążenia w każdym obwodzie wejściowym i wyjściowym powinien wykorzystywać przekładniki prądowe o poziomie 1,0–3,0. Aby mieć pewność, że błąd dokładności nie przekracza określonej wartości, obciążenie wtórne (woltoampery) przekładnika prądowego jest ogólnie weryfikowane, a obciążenie wtórne S2 transformatora nie jest większe niż obciążenie znamionowe S2n, tak aby można było zagwarantować wybraną dokładność. Wzór weryfikacji dokładności: S2 ≤ S2n.
